Быстроразъемные гидравлические соединения (БРС) Faster для строительной техники
Строительная техника — одна из наиболее сложных областей применения быстроразъемных гидравлических соединений (БРС). Это связано с тяжелыми условиями эксплуатации, обусловленными наличием пыли и грязи, вибрациями, а также перепадами температуры и давления. Для данной отрасли компания Faster предлагает следующие технические решения: полностью герметичные быстроразъемные соединения (БРС) с плоским торцом, прочные и надежные резьбовые быстроразъемные соединения (БРС), седла для клапанов с функцией сброса давления и возможностью соединения нескольких линий.Схема и описание | |
---|---|
Код | |

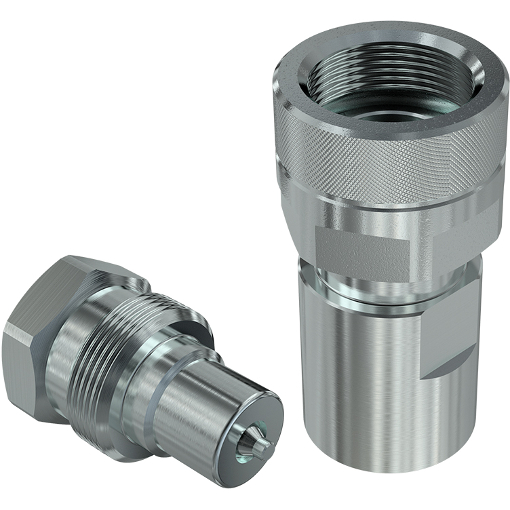

БРС FASTER VVS
Резьбовые быстроразъемные соединения (БРС) FASTER типа "папа" и "мама", подходящие для работы в гидросистемах с высоким давлением и скачками давления. Усиленная конструкция обеспечивает высокую надежность. Типоразмеры: 1/4”, 3/8”, 1/2”, 3/4”, 1”, 1-1/4”, 1-1/2”, 2”.
| VVS |

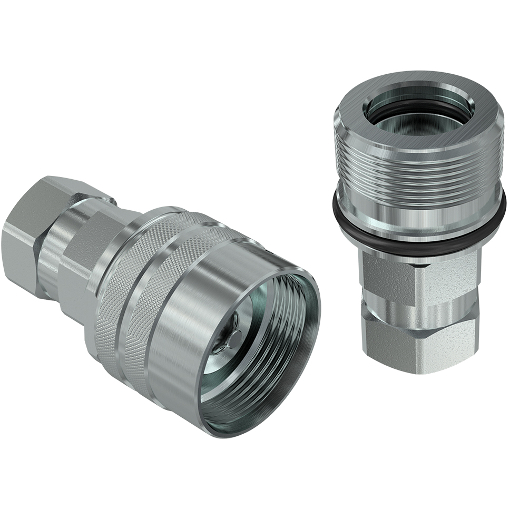

БРС FASTER CVV
Универсальные резьбовые быстроразъемные соединения (БРС) FASTER типа "папа" и "мама", отличающиеся высокой стойкостью к пульсациям давления и расхода. Имеется возможность соединения под давлением. Типоразмеры: 1/4”, 3/8”, 1/2”, 3/4”, 1”, 1-1/2”. Взаимозаменяемость по ISO 14541 (только для типоразмеров 1/4”, 3/8”, 1/2”, 3/4”).
| CVV |

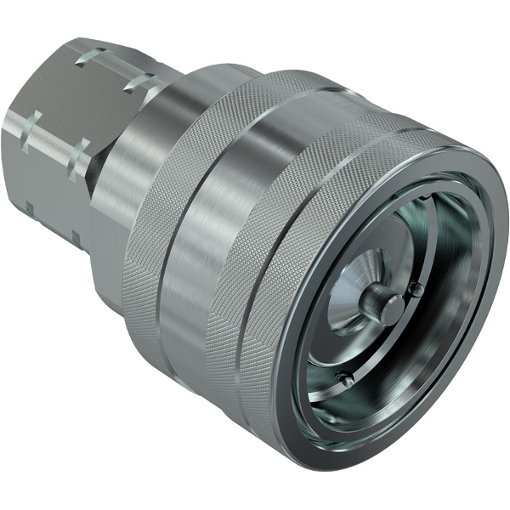

БРС FASTER CVLS
Универсальные резьбовые быстроразъемные соединения (БРС) FASTER типа "папа", отличающиеся высокой стойкостью к пульсациям давления и расхода. Оснащены дополнительной предохранительной втулкой для предотвращения случайного отсоединения вследствие вибрации. Имеется возможность соединения под давлением. Типоразмеры: 1/2” и 1”. Взаимозаменяемость по ISO 14541 (только для типоразмера 1/2”).
| CVLS |

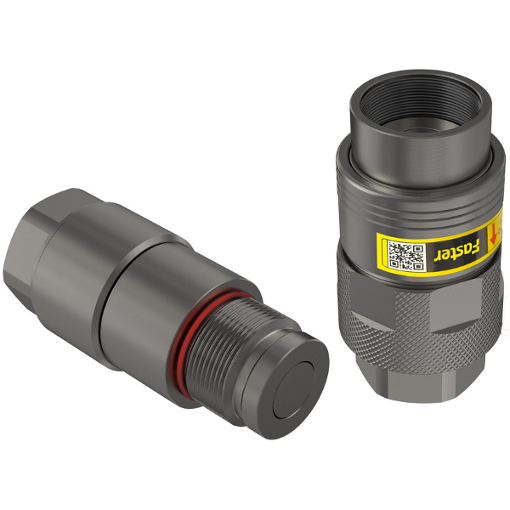

БРС FASTER FHV
Усиленные резьбовые быстроразъемные соединения (БРС) FASTER с плоским торцом. Оснащены предохранительной втулкой для предотвращения случайного отсоединения вследствие вибрации. Удобная система визуального контроля корректности затяжки: видно зеленое кольцо — затянуто, видно красное кольцо — не затянуто. Перекручивание рукава при затяжке и отвинчивании исключено благодаря наличию встроенного подшипника. Высокая коррозионная стойкость, достигаемая цинк-никелевым покрытием. Оригинальная конструкция позволяет выполнять соединение и разъединение вручную, без использования инструментов. Имеется возможность соединения при наличии давления в ответной части типа "папа" до 35 МПа. Рабочее давление: до 53 МПа. Пропускная способность: до 1000 л/мин. Типоразмеры: 3/8”, 1/2”, 3/4”, 1”, 1-1/4”, 1-1/2”, 2”.
| FHV |

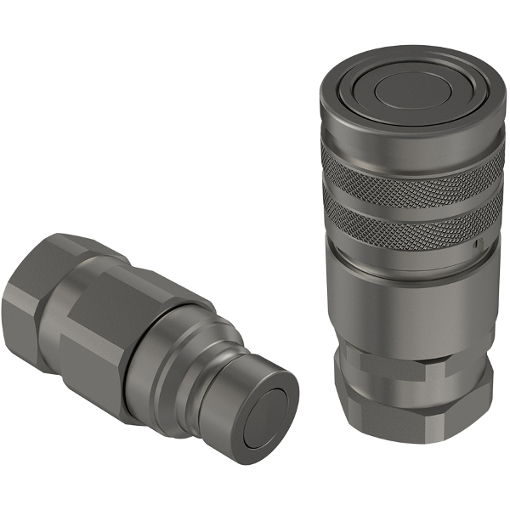

БРС FASTER FFH
Быстроразъемные соединения (БРС) FASTER с плоским торцом типа "папа" и "мама". При разъединении линия перекрывается пластинчатым клапаном, предотвращающим загрязнение и утечку гидравлической жидкости. Максимальное рабочее давление: 35 МПа. Цинк-никелевое покрытие. Типоразмеры: 1/8", 1/4”, 3/8”, 1/2”, 5/8”, 3/4”, 1”. Взаимозаменяемость по ISO 16028. Соединения типоразмера 1/8" имеют покрытие Mate 500 (CrIII), поэтому являются невзаимозаменяемыми по ISO.
| FFH |

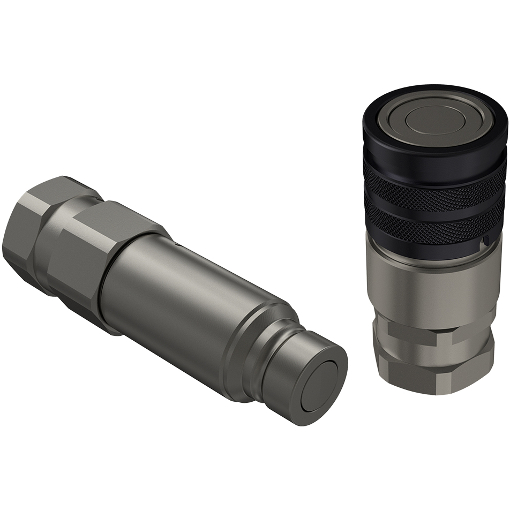

БРС FASTER 3FFH
Быстроразъемные соединения (БРС) FASTER типа "папа" и "мама". При разъединении линия перекрывается пластинчатым клапаном, предотвращающим загрязнение и утечку гидравлической жидкости. Максимальное рабочее давление: 35 МПа. Цинк- никелевое покрытие. Допускается соединение под давлением. Предусмотрена возможность соединения ответной части 3FFH "мама" (под давлением) с ответной частью FFH "папа", а также возможность соединения ответной части 3FFH "папа" (под давлением) с ответной частью FFH "мама". Типоразмеры: 3/8”, 1/2”, 5/8”, 3/4”. Взаимозаменяемость по ISO 16028.
| 3FFH |

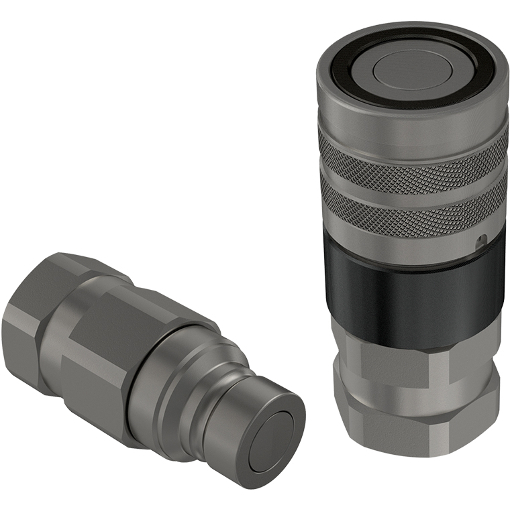

БРС FASTER FSH
Быстроразъемные соединения (БРС) FASTER с плоским торцом типа "мама" с функцией перекрытия сектора, обеспечивающей предотвращение бринеллирования (образования вмятин), обусловленного высокочастотными пульсациями давления. Максимальное рабочее давление: 35 МПа. Цинк- никелевое покрытие. Имеется возможность соединения к ответной части 3FFH "папа" под давлением. Типоразмеры: 3/8”, 1/2”, 3/4”, 1. Взаимозаменяемость по ISO 16028.
| FSH |
БРС FASTER 4BD4FH
Седла с клапанами для гидросистем строительной техники. Первый на рынке чугунный блок клапанов FASTER, подходящий для быстрой установки и снятия с одноковшового погрузчика и другой техники. Функция сброса давления позволяет подключать данный блок к схеме при наличии давления с обеих сторон. В блок 4BD4FH возможна установка клапанов типоразмеров 1/2” и 3/4”. При использовании клапанов типоразмера 3/4” обеспечивается повышенная пропускная способность. Подходящие клапаны: 4FFH или 4FSH. Данные клапаны дополняют все преимущества соединений FFH/FSH.
| 4BD4FH |
