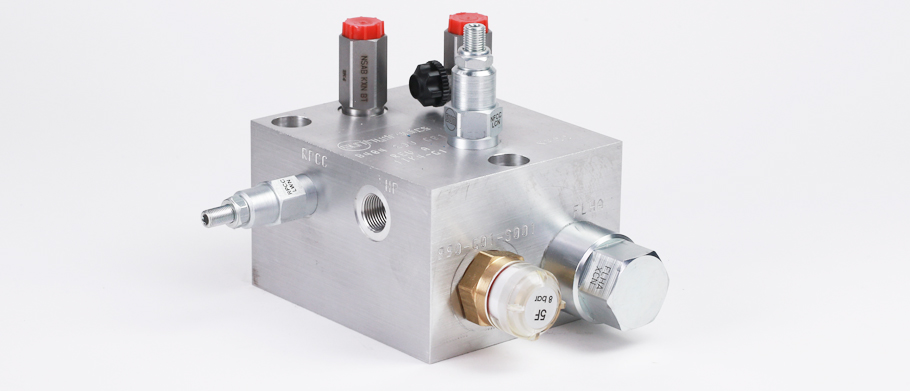

Блок для маслостанции
Схема
Пример использования
Параметры
| Возможные параметры
блока* | |
| Макс. расход (потери давления ≤ 8 бар), л/мин | 45...760 |
| Макс. рабочее давление, бар | 350 |
| Диапазон рабочих температур, ºС | -60...+120 |
*Параметры изделия варьируются в зависимости от конкретных моделей гидравлических клапанов, от уплотнений клапанов, а также от материала корпуса блока. Подробнее в разделе Техническая информация.
Описание
Пример модернизации «осиного гнезда» маслостанции на блок клапанов, включающим в себя сливой фильтр, а также дополнительный порт для подключения аварийного насоса. Данный блок клапанов мы разработали для клиента, который на протяжении нескольких лет выпускал однотипные маслостанции и не всегда был доволен качеством соединительных элементов.
В состав блока входят:
- Кран для подключения манометра;
- Регулируемый предохранительный клапан;
- Два обратных клапана;
- Регулируемый дроссель;
- Сливной фильтр с индикатором загрязнения.
Предусмотрена возможность регулировки гидроклапанов под давлением без усилия.
