Дроссели и регуляторы расхода (с компенсацией по давлению) гидравлические Sun Hydraulics
Дроссели с компенсацией давления Sun Hydraulics имеют исполнения с обратным клапаном либо без него. Они предназначены для точной регулировки расхода в системах с широким диапазоном колебаний давления. В дополнении к применению в линиях дроссельного регулирования на входе и на выходе, дроссели могут использоваться в сливных линиях при условии относительно постоянного входного расхода и давления нагрузки. Установленные при производстве значения номинального расхода для исполнений с фиксированным жиклером лежат в пределах +/- 10% от значений, указанных заказчиком. Также в качестве опции возможно исполнение гидравлических дросселей с фиксированным жиклером с регулировкой расхода в пределах +/- 25% от заводской настройки.
| Схема и описание | |||
|---|---|---|---|
| Код | Пропускная способность | Посадочное гнездо | |

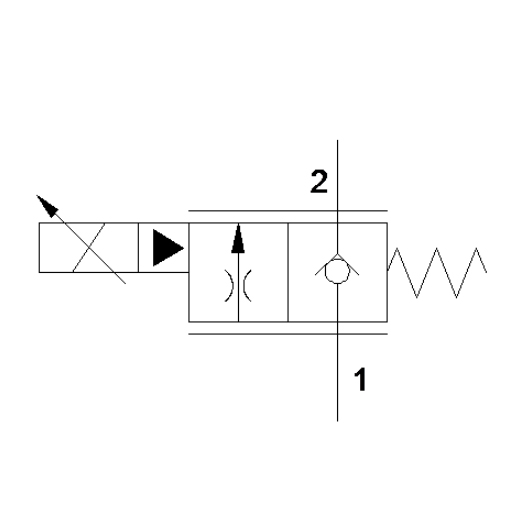

| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально открытый, Sun Hydraulics | FPBI | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально закрытый, Sun Hydraulics | FPBF | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально открытый, макс. рабочее давление 210 бар, Sun Hydraulics | FPBM | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально закрытый, макс. рабочее давление 210 бар, Sun Hydraulics | FPBD | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально открытый, Sun Hydraulics | FPBJ | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально закрытый, Sun Hydraulics | FPBG | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально открытый, макс. рабочее давление 210 бар, Sun Hydraulics | FPBN | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально закрытый, макс. рабочее давление 210 бар, Sun Hydraulics | FPBE | 20 л/мин | T-162A |
| FLeX Серия, дроссель с пропорциональным электроуправлением (прямого действия), с клапаном тарельчатого типа для блокировки потока, нормально закрытый, Sun Hydraulics | FPBU | 20 л/мин | T-162A |
| Нерегулируемый дроссель гидравлический (фиксированная настройка), без компенсации по давлению, с обратным клапаном, Sun Hydraulics | CNAC | 30 л/мин | T-162A |
| CNCC | 60 л/мин | T-13A | |
| CNEC | 120 л/мин | T-5A | |
| CNGC | 240 л/мин | T-16A | |
| CNIC | 480 л/мин | T-18A | |

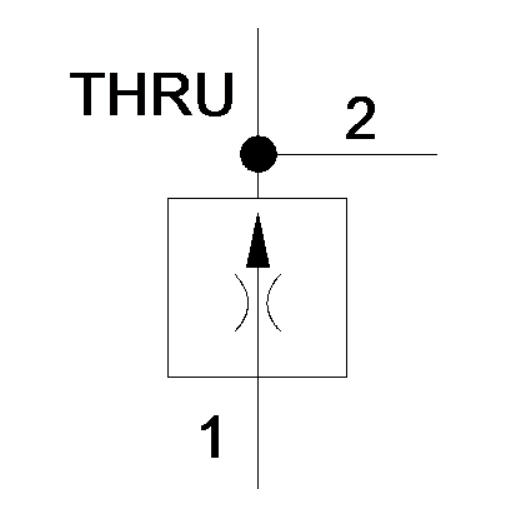

| Регулятор расхода (фиксированная настройка), с компенсацией по давлению, монтаж заподлицо, Sun Hydraulics | FXAG | 2 л/мин | T-8A |
| Регулятор расхода гидравлический (фиксированная настройка), с компенсацией по давлению, монтаж внутренний, Sun Hydraulics | FXAM | 2 л/мин | T-8A |

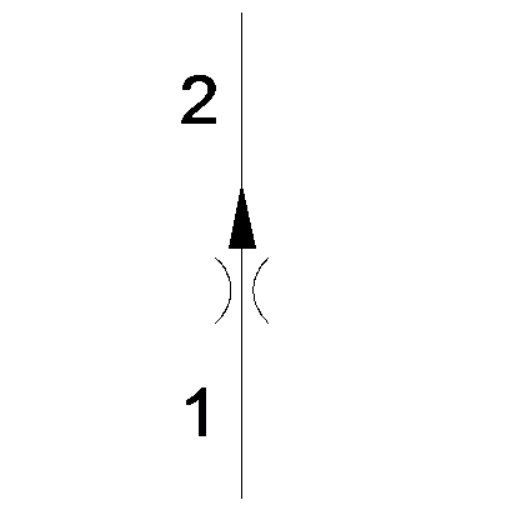

| Регулятор расхода гидравлический (фиксированная настройка), с компенсацией по давлению, Sun Hydraulics | FXAA | 2 л/мин | T-8A |
| FXBA | 11 л/мин | T-162A | |
| FXCA | 23 л/мин | T-13A | |
| FXDA | 45 л/мин | T-5A | |
| FXEA | 95 л/мин | T-16A | |
| FXFA | 200 л/мин | T-18A | |
| Регулятор расхода гидравлический (фиксированная настройка), с компенсацией по давлению, с обратным клапаном, Sun Hydraulics | FCBB | 11 л/мин | T-162A |
| FCCB | 23 л/мин | T-13A | |
| FCDB | 45 л/мин | T-5A | |
| FCEB | 95 л/мин | T-16A | |
| FCFB | 200 л/мин | T-18A | |
| Регулятор расхода гидравлический (изменяемая настройка), с компенсацией по давлению, с обратным клапаном, Sun Hydraulics | FDBA | 23 л/мин | T-13A |
| FDCB | 45 л/мин | T-5A | |
| FDEA | 95 л/мин | T-16A | |
| FDFA | 200 л/мин | T-18A | |

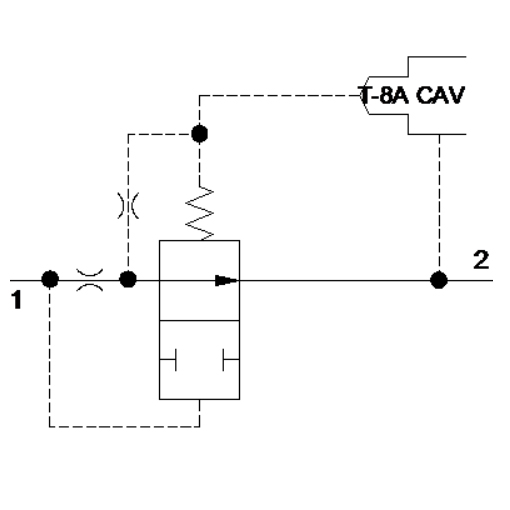

| Регулятор расхода гидравлический (фиксированная настройка), с компенсацией по давлению, вентилируемый, с обратным клапаном, с гнездом для подключения пилотного клапана, Sun Hydraulics | FXDA8 | 45 л/мин | T-5A |
| Перепускной и ограничительный клапан гидравлический (гидроклапан) с фиксированным сужением, Sun Hydraulics | FRBA | 11 л/мин | T-163A |
| FRCA | 23 л/мин | T-11A | |
| FRDA | 45 л/мин | T-2A | |
| FREA | 95 л/мин | T-17A | |
| FRFA | 200 л/мин | T-19A | |
| Перепускной и ограничительный клапан гидравлический (гидроклапан) с фиксированным сужением и блокировкой открытия, Sun Hydraulics | FVCA | 23 л/мин | T-21A |
| FVDA | 45 л/мин | T-22A | |
| FVEA | 95 л/мин | T-23A | |
| FVFA | 200 л/мин | T-24A | |

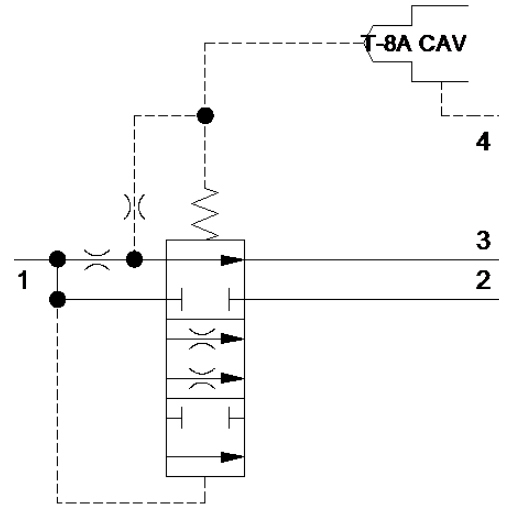

| Перепускной и ограничительный клапан гидравлический (гидроклапан) с фиксированным сужением и блокировкой открытия, с гнездом для подключения пилотного клапана, Sun Hydraulics | FVCA8 | 23 л/мин | T-21A |
| FVDA8 | 45 л/мин | T-22A | |
| FVEA8 | 95 л/мин | T-23A | |
| FVFA8 | 200 л/мин | T-24A | |

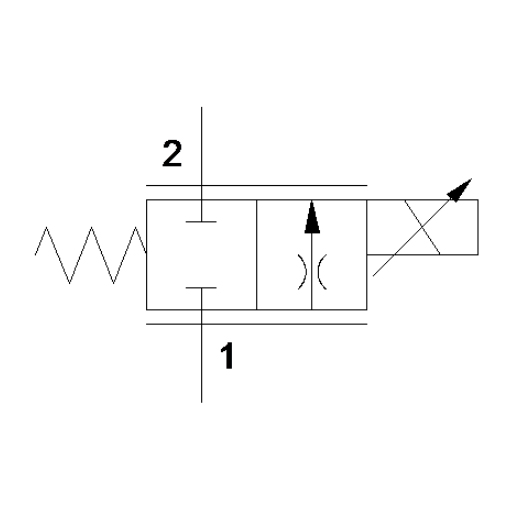

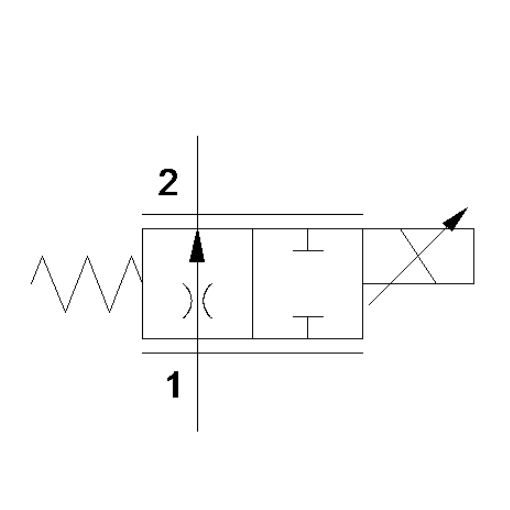

| Регулятор расхода гидравлический (изменяемая настройка), с пропорциональным электроуправлением, нормально закрытый, Sun Hydraulics | FPCC | 40 л/мин | T-13A |
| Регулятор расхода гидравлический (изменяемая настройка), с пропорциональным электроуправлением, нормально открытый, Sun Hydraulics | FPCH | 28 л/мин | T-13A |
| Дроссель гидравлический с пропорциональным электроуправлением (с пилотным управлением), с обратным клапаном, нормально закрытый, Sun Hydraulics | FPFK | 80 л/мин | T-5A |
| FPHK | 240 л/мин | T-16A | |

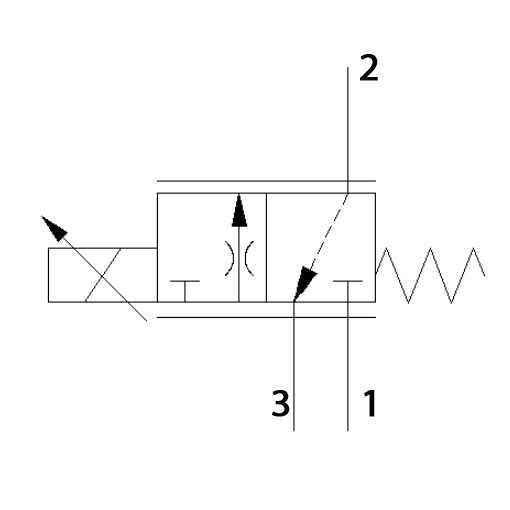

| Трехлинейный регулятор расхода гидравлический (изменяемая настройка) с пропорциональным электроуправлением, Sun Hydraulics | FMDA | 34 л/мин | T-11A |
| Трехлинейный регулятор расхода гидравлический (изменяемая настройка) с пропорциональным электроуправлением, Sun Hydraulics | FMDB | 23 л/мин | T-11A |

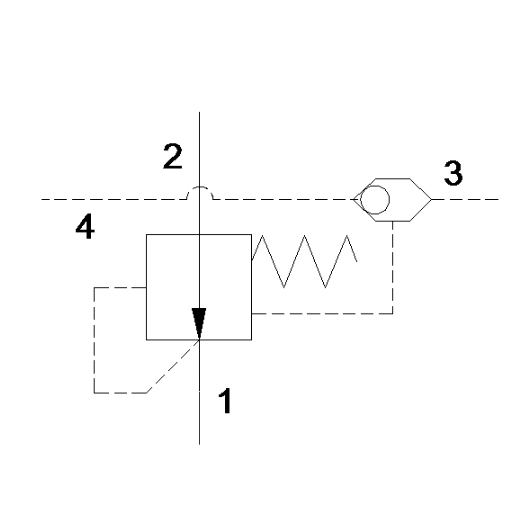

| Нормально открытый модулирующий элемент гидравлический с челночным клапаном, Sun Hydraulics | LPDS | 60 л/мин | T-21A |

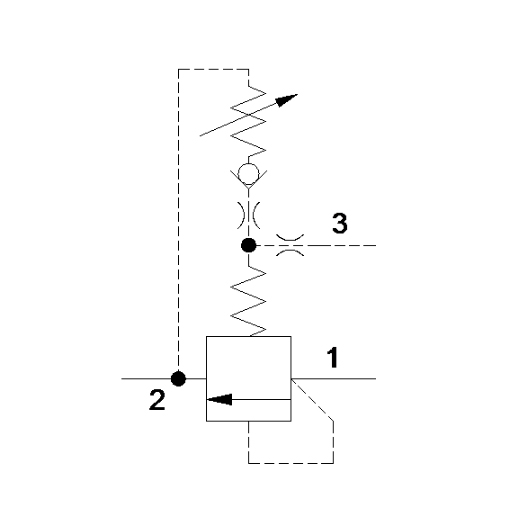

| Нормально закрытый модулирующий элемент гидравлический с предохранительной функцией, Sun Hydraulics | RVBB | 20 л/мин | T-163A |
| RVCB | 40 л/мин | T-11A | |
| RVEB | 80 л/мин | T-2A | |
| RVGB | 160 л/мин | T-17A | |
| RVIB | 320 л/мин | T-19A |
