Гидрозамки (обратные гидроклапаны с пилотным управлением) Sun Hydraulics
Трехлинейные обратные клапаны с пилотом на открытие (гидрозамки) — CK** . Трехлинейные обратные клапаны с пилотом на открытие производства Sun Hydraulics — это двухпозиционные устройства без функции регулирования, обеспечивающие свободное прохождение потока из линии 2 (вход) в линию 1 (нагрузка) с блокировкой обратного потока. Пропуск рабочей жидкости в обратном направлении (из линии 1 в линию 2) осуществляется путем подачи в линию 3 (пилотная линия) пилотного давления, прямо пропорционального давлению нагрузки. При этом пилотный поршень воздействует на тарелку клапана, открывая его. Обратные клапаны с пилотом на открытие (гидрозамки) Sun Hydraulics не предназначены для регулирования параметров потока или скорости движения исполнительного механизма.
Эксплуатационные характеристики обратных клапанов с пилотом на открытие:
• Рабочее давление: до 350 бар;
• Номинальная пропускная способность: до 460 л/мин;
• Пилотное соотношение: 3:1;
• Возможность оснащения винтом аварийного ручного опускания в качестве опции (в случае невозможности подачи пилотного давления для открытия клапана);
• Возможность оснащения обратного клапана пружинами различной жесткости: минимальное рекомендованное давление сопротивления для предотвращения повреждения при ударной нагрузке — 1 бар, для минимизации кавитации —0,3 бар;
• В конструкции клапана предусмотрены минимальные перетечки на пилотном поршне (из линии 2 (вход) в линию 3 (пилотная линия) с целью стравливания воздуха через пилотную линию. В качестве опции возможно изготовление пилотных поршней с уплотнением, что необходимо для контуров, в которых перетечки между линиями не допускаются.

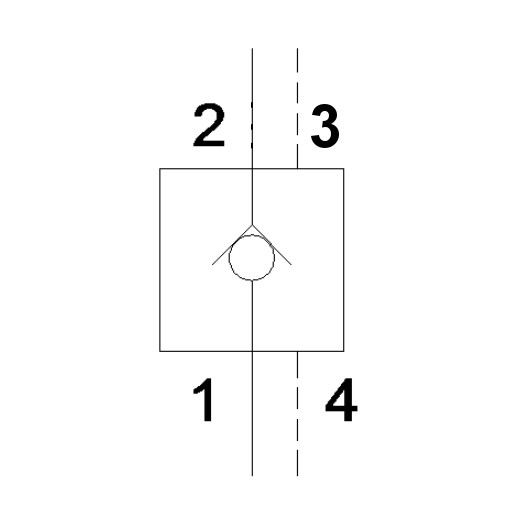

Четырехлинейные обратные клапаны с пилотом на открытие, с блокировкой открытия — CV*V. Пилотное давление, требуемое для открытия четырехлинейных обратных клапанов с линией блокировки и пилотом на открытие, не зависит от давления в линии 2. В данных клапанах также имеется пилотная линия 3 с дополнительной линией 4 (линия блокировки). Все клапаны оснащаются поршнем с уплотнением для предотвращения утечек из линии 3 в линию 4 либо наоборот (трехлинейные клапаны со связью с атмосферой (CK*V) подходят для установки в трехлинейные седла, в случае если противодавление вызывает проблемы с пилотным управлением).
Схема и описание | |||
---|---|---|---|
Код | Пропускная способность | Посадочное гнездо | |
Гидрозамок (обратный клапан гидравлический с пилотным управлением), Sun Hydraulics | CKBB | 30 л/мин | T-163A |
CKCB | 60 л/мин | T-11A | |
CKEB | 120 л/мин | T-2A | |
CKGB | 240 л/мин | T-17A | |
CKIB | 480 л/мин | T-19A | |
Гидрозамок (обратный клапан гидравлический с пилотным управлением), герметичный пилот, монтаж заподлицо, Sun Hydraulics | CKBG | 30 л/мин | T-163A |

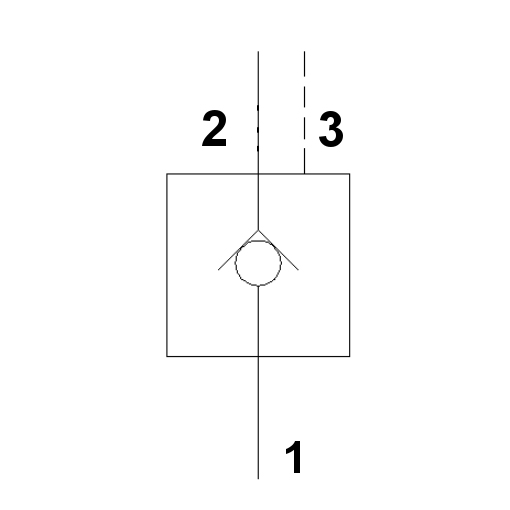

Гидрозамок (обратный клапан гидравлический с пилотным управлением), герметичный пилот, Sun Hydraulics | CKBD | 30 л/мин | T-163A |
CKCD | 60 л/мин | T-11A | |
CKEB | 120 л/мин | T-2A | |
CKGD | 240 л/мин | T-17A | |
CKID | 480 л/мин | T-19A | |
Гидрозамок (обратный клапан гидравлический с пилотным управлением), вентилируемый, Sun Hydraulics | CVCV | 60 л/мин | T-21A |
CVEV | 120 л/мин | T-22A | |
CVGV | 240 л/мин | T-23A | |
CVIV | 480 л/мин | T-24A | |

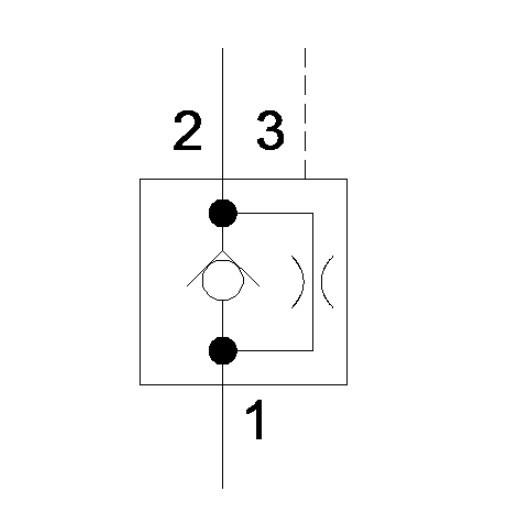

Гидрозамок (обратный клапан гидравлический с пилотным управлением) с жиклером, Sun Hydraulics | CNCE | 60 л/мин | T-11A |
CNEE | 120 л/мин | T-2A | |
CNGE | 240 л/мин | T-17A | |

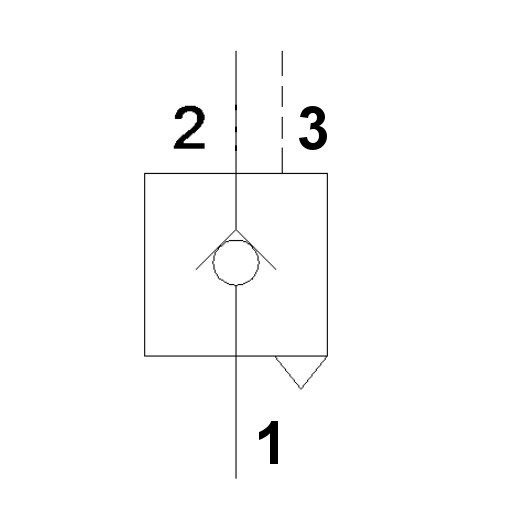

Гидрозамок (обратный клапан гидравлический с пилотным управлением) со связью с атмосферой, Sun Hydraulics | CKCV | 60 л/мин | T-11A |
CKEV | 120 л/мин | T-2A | |
CKGV | 240 л/мин | T-17A | |
CKIV | 480 л/мин | T-19A | |
Гидрозамок (обратный клапан гидравлический с пилотным управлением), герметичный пилот, 5:1, Sun Hydraulics | CKCS | 60 л/мин | T-11A |
Гидрозамок (обратный клапан гидравлический с пилотным управлением), 5:1, Sun Hydraulics | CKCR | 60 л/мин | T-11A |
