Тормозные гидроклапаны, 3 порта Sun Hydraulics
Уравновешивающие (тормозные) гидроклапаны Sun Hydraulics серии CB** представляют собой стандартные гидравлические клапаны удержания нагрузки. Конструкция этих клапанов отлично зарекомендовала себя в большинстве применений общего назначения. Гидравлические клапаны каждого типоразмера производятся с различным пилотным соотношением и пропускной способностью, что обеспечивает удовлетворение широкого ряда потребностей в гидросистемах мобильной техники и промышленного оборудования.

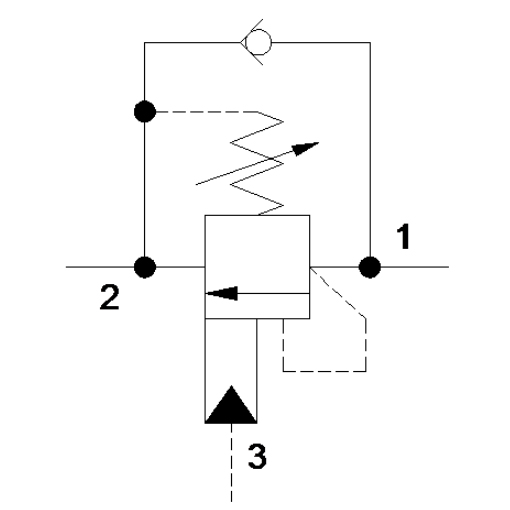

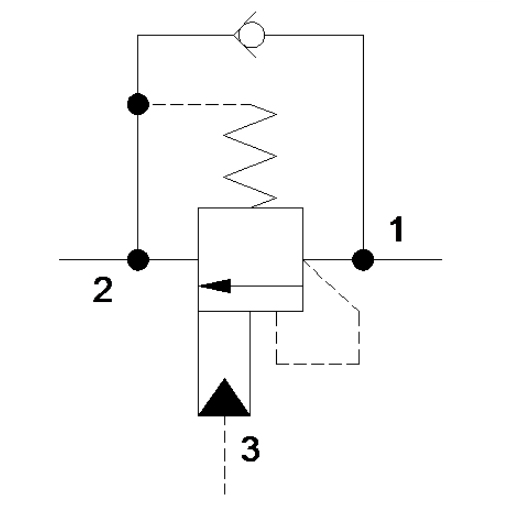

| Схема и описание | |||
|---|---|---|---|
| Код | Пропускная способность | Посадочное гнездо | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) стандартной производительности, пилотное соотношение 1.5:1, Sun Hydraulics | CBCB | 60 л/мин | T-11A |
| CBEB | 120 л/мин | T-2A | |
| CBGB | 240 л/мин | T-17A | |
| CBIB | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) стандартной производительности, пилотное соотношение 2:1, Sun Hydraulics | CBCY | 60 л/мин | T-11A |
| CBEY | 120 л/мин | T-2A | |
| CBGY | 240 л/мин | T-17A | |
| CBIY | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) стандартной производительности, пилотное соотношение 2.3:1, Sun Hydraulics | CBCL | 60 л/мин | T-11A |
| CBEL | 120 л/мин | T-2A | |
| CBGL | 240 л/мин | T-17A | |
| CBIL | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) стандартной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBCA | 60 л/мин | T-11A |
| CBEA | 120 л/мин | T-2A | |
| CBGA | 240 л/мин | T-17A | |
| CBIA | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) стандартной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBCG | 60 л/мин | T-11A |
| CBEG | 120 л/мин | T-2A | |
| CBGG | 240 л/мин | T-17A | |
| CBIG | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) стандартной производительности, пилотное соотношение 10:1, Sun Hydraulics | CBCH | 60 л/мин | T-11A |
| CBEH | 120 л/мин | T-2A | |
| CBGH | 240 л/мин | T-17A | |
| CBIH | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 1.5:1, Sun Hydraulics | CBBB | 40 л/мин | T-11A |
| CBDB | 80 л/мин | T-2A | |
| CBFB | 160 л/мин | T-17A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 2.3:1, Sun Hydraulics | CBBL | 40 л/мин | T-11A |
| CBDL | 80 л/мин | T-2A | |
| CBFL | 160 л/мин | T-17A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBBC | 40 л/мин | T-11A |
| CBDC | 80 л/мин | T-2A | |
| CBFC | 160 л/мин | T-17A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBBD | 40 л/мин | T-11A |
| CBDD | 80 л/мин | T-2A | |
| CBFD | 160 л/мин | T-17A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 2:1, Sun Hydraulics | CBBY | 20 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBBA | 20 л/мин | T-11A |
| CBDA | 30 л/мин | T-2A | |
| CBFA | 60 л/мин | T-17A | |
| CBHA | 80 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBBG | 20 л/мин | T-11A |
| CBDG | 30 л/мин | T-2A | |
| CBFG | 60 л/мин | T-17A | |
| CBHG | 80 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 1.5:1, Sun Hydraulics | CBAB | 10 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBAA | 10 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBAG | 10 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) уменьшенной производительности, пилотное соотношение 10:1, Sun Hydraulics | CBAH | 10 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, стандартной производительности, пилотное соотношение 2.3:1, Sun Hydraulics | CBCLX | 60 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, стандартной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBCAX | 60 л/мин | T-11A |
| CBEAX | 120 л/мин | T-2A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, стандартной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBCGX | 60 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, стандартной производительности, пилотное соотношение 10:1, Sun Hydraulics | CBCHX | 60 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 2.3:1, Sun Hydraulics | CBBLX | 40 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBBCX | 40 л/мин | T-11A |
| CBDCX | 80 л/мин | T-2A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBBDX | 40 л/мин | T-11A |
| CBDDX | 80 л/мин | T-2A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBBAX | 20 л/мин | T-11A |
| CBDAX | 30 л/мин | T-2A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBBGX | 20 л/мин | T-11A |
| CBDGX | 30 л/мин | T-2A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 1.5:1, Sun Hydraulics | CBABX | 10 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 3:1, Sun Hydraulics | CBAAX | 10 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBAGX | 10 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 4.5:1, Sun Hydraulics | CBDBX | 80 л/мин | T-2A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с фиксированной настройкой, уменьшенной производительности, пилотное соотношение 10:1, Sun Hydraulics | CBDHX | 20 л/мин | T-2A |
