Тормозные гидроклапаны, 4 порта Sun Hydraulics
Уравновешивающие клапаны Sun Hydraulics с блокировкой открытия рекомендуется применять в следующих случаях: в контурах рекуперации (регенерации); с направляющими клапанами с регулировкой на выходе, с клапанами с пропорциональным управлением или сервоклапанами; в гидросистемах с главным и вторичным контурами; если необходимо максимальное давление настройки, равное 420 бар (две модели: CWCL, CWCG). Четырехлинейные уравновешивающие клапаны Sun Hydraulics (серия CW**) имеют дополнительную линию слива (линия 4), которая может быть соединена со сливной линией, идущей в маслобак.

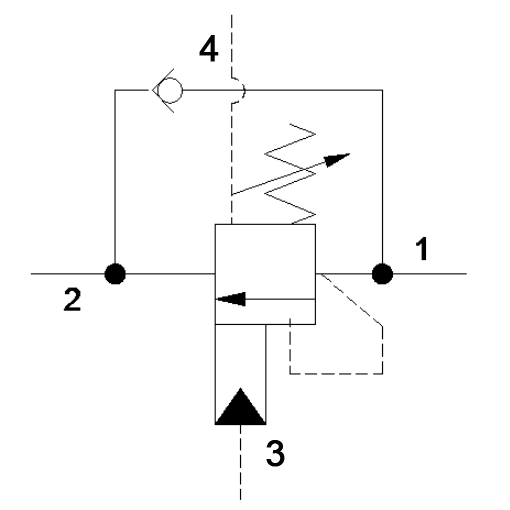

| Схема и описание | |||
|---|---|---|---|
| Код | Пропускная способность | Посадочное гнездо | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с четырьмя портами, пилотное соотношение 1:1, Sun Hydraulics | CWCK | 60 л/мин | T-21A |
| CWEK | 120 л/мин | T-22A | |
| CWGK | 240 л/мин | T-23A | |
| CWIK | 480 л/мин | T-24A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с четырьмя портами, пилотное соотношение 2:1, Sun Hydraulics | CWCL | 60 л/мин | T-21A |
| CWEL | 120 л/мин | T-22A | |
| CWGL | 240 л/мин | T-23A | |
| CWIL | 480 л/мин | T-24A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с четырьмя портами, пилотное соотношение 3:1, Sun Hydraulics | CWCA | 60 л/мин | T-21A |
| CWEA | 120 л/мин | T-22A | |
| CWGA | 240 л/мин | T-23A | |
| CWIA | 480 л/мин | T-24A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) с четырьмя портами, пилотное соотношение 5:1, Sun Hydraulics | CWCG | 60 л/мин | T-21A |
| CWEG | 120 л/мин | T-22A | |
| CWGG | 240 л/мин | T-23A | |
| CWIG | 480 л/мин | T-24A |
