Редукционно-предохранительные гидроклапаны Sun Hydraulics
Редукционно-предохранительные гидроклапаны Sun Hydraulics ввертного типа (картриджные) с пилотным управлением являются взаимозаменяемыми с редукционными клапанами, однако они имеют дополнительную функцию: поддержание постоянного давления в линии 1 при движении обратного потока в линию 3.
Конструктивные принципы и особенности редукционно-предохранительных гидроклапанов Sun Hydraulics с пилотным управлением (непрямого действия):
- низкий гистерезис, позволяющий точно регулировать давление;
- малая зона нечувствительности, обеспечивающая минимальный перепад давления при переходе между режимами редуцирования и разгрузки.
Редукционно-предохранительные гидравлические клапаны Sun Hydraulics ввертного типа (картриджные) прямого действия отличаются минимальными внутренними перетечками и высокой надежностью работы в системах с загрязненной гидравлической жидкостью и тормозных контурах. Кроме того, они характеризуются низким перерегулированием по сравнению с клапанами с пилотным управлением, что дает возможность их успешного применения в контурах прижима.
Конструктивные принципы и особенности редукционно-предохранительных гидроклапанов Sun Hydraulics прямого действия:
- конструкция, демпфирующая поток с целью обеспечения высокой стабильности работы;
- малые внутренние перетечки в обоих режимах работы (блокировка потока и управление расходом);
- широкий выбор пружин, позволяющий подобрать оптимальный вариант.
| Схема и описание | |||
|---|---|---|---|
| Код | Пропускная способность | Посадочное гнездо | |

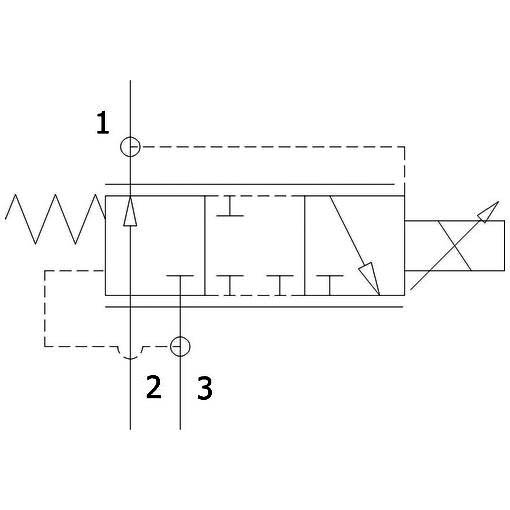

| Редукционно-предохранительный клапан прямого действия с пропорциональным электроуправлением (катушка 740 серии). Картриджный гидравлический клапан (гидроклапан) ввертного типа, Sun Hydraulics. Гидроклапаны Sun Hydraulics с электро-пропорциональным управлением совместимы с новыми мобильными драйверами серии XMD. Электрогидравлические драйверы (электронные усилители ШИМ) XMD с Bluetooth и CAN-шиной обеспечивают высокоточную регулировку, необходимую для ответственных электрогидравлических систем. | PRDG | 20 л/мин | T-11A |

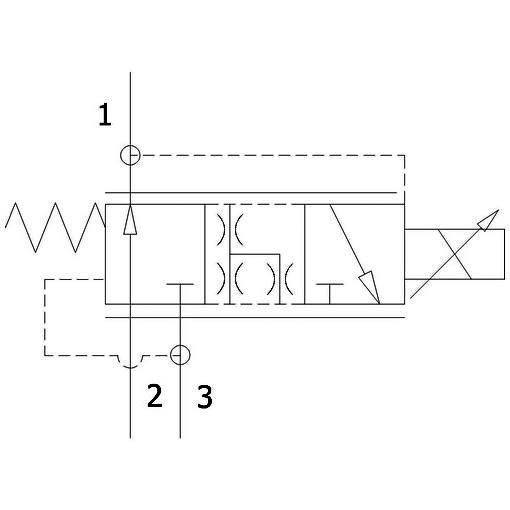

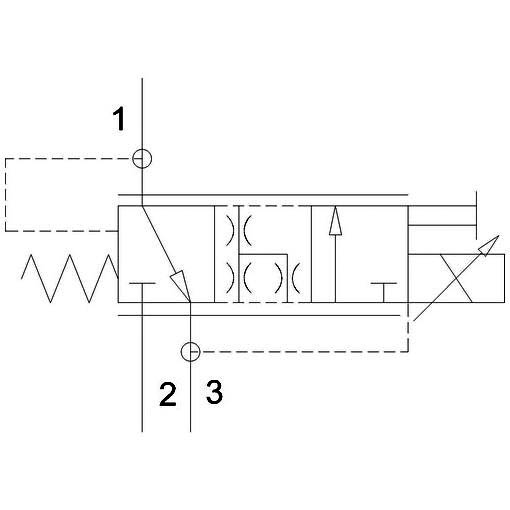

| Редукционно-предохранительный клапан прямого действия с пропорциональным электроуправлением (катушка 740 серии), с открытым переходом. Картриджный гидравлический клапан (гидроклапан) ввертного типа, Sun Hydraulics. Гидроклапаны Sun Hydraulics с электро-пропорциональным управлением совместимы с новыми мобильными драйверами серии XMD. Электрогидравлические драйверы (электронные усилители ШИМ) XMD с Bluetooth и CAN-шиной обеспечивают высокоточную регулировку, необходимую для ответственных электрогидравлических систем. | PRDF | 20 л/мин | T-11A |
|

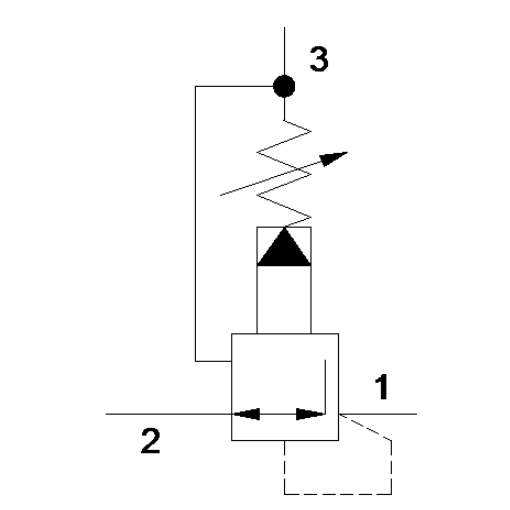

Редукционно-предохранительный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), Sun Hydraulics
| PPBB | 20 л/мин | T-163A |
| PPDB | 40 л/мин | T-11A | |
| PPFB | 80 л/мин | T-2A | |
| PPHB | 160 л/мин | T-17A | |
| PPJB | 320 л/мин | T-19A | |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с жиклером внутри клапана, Sun Hydraulics
| PPDF | 40 л/мин | T-11A |
| PPFF | 80 л/мин | T-2A | |
| PPHF | 160 л/мин | T-17A | |
| PPJF | 320 л/мин | T-19A | |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) непрямого действия с пневмоуправлением, Sun Hydraulics
| PPFC | 80 л/мин | T-2A |
| PPHC | 160 л/мин | T-17A | |
| PPJC | 320 л/мин | T-19A | |
|

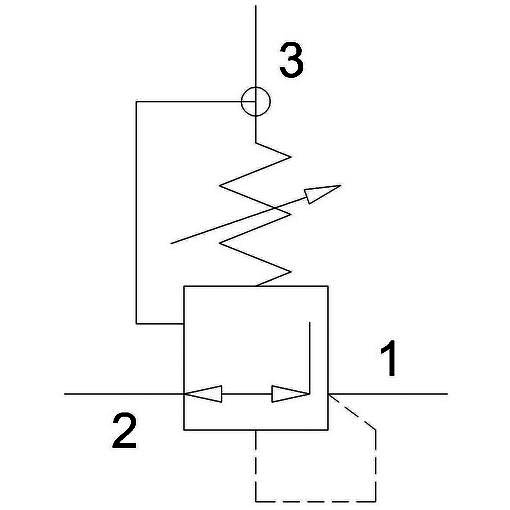

Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия, Sun Hydraulics
| PRBB | 20 л/мин | T-163A |
| PRDB | 40 л/мин | T-11A | |
| PRFB | 80 л/мин | T-2A | |
| PRHB | 160 л/мин | T-17A | |
| PRJB | 320 л/мин | T-19A | |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия, с открытым переходом, Sun Hydraulics
| PRBC | 20 л/мин | T-163A |
| PRDC | 40 л/мин | T-11A | |

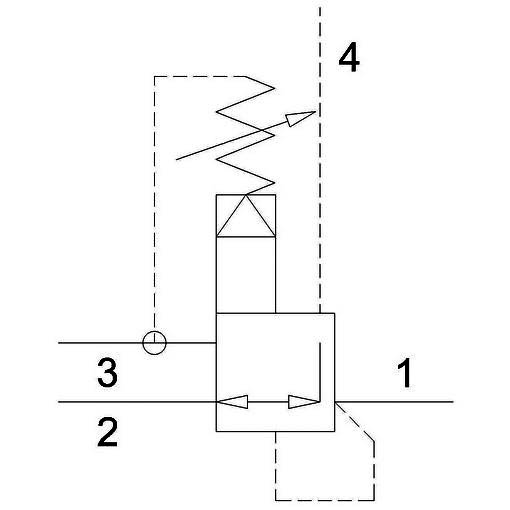

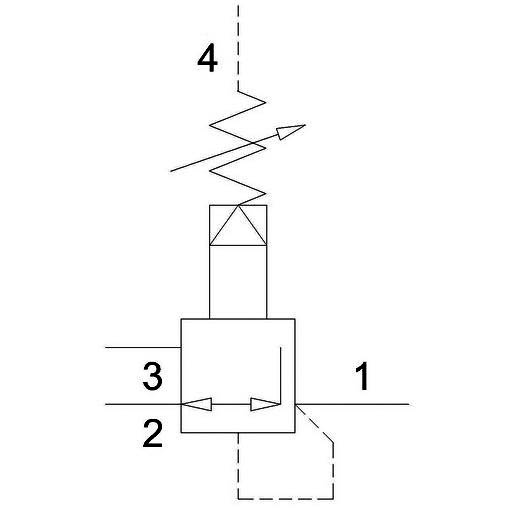

Редукционно-предохранительный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с дренажом (порт 4), Sun Hydraulics
| PVDA | 40 л/мин | T-21A |
| PVFA | 80 л/мин | T-22A | |
| PVHA | 160 л/мин | T-23A | |
| PVJA | 320 л/мин | T-24A | |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), вентилируемый, Sun Hydraulics
| PVDB | 40 л/мин | T-21A |
| PVFB | 80 л/мин | T-22A | |
| PVHB | 160 л/мин | T-23A | |
| PVJB | 320 л/мин | T-24A | |

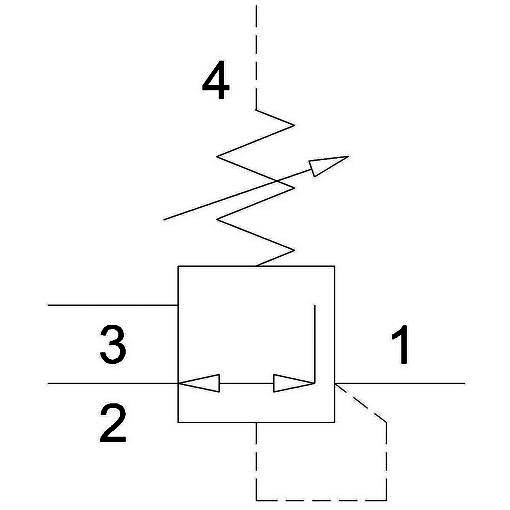

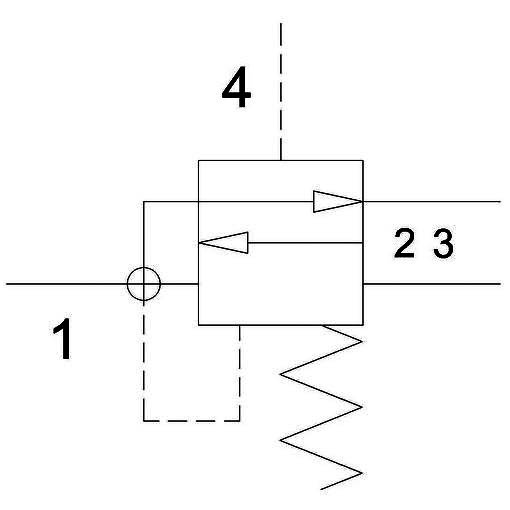

Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия, с дренажом (порт 4), Sun Hydraulics
| PSDB | 40 л/мин | T-21A |
| PSFB | 80 л/мин | T-22A | |
| PSHB | 160 л/мин | T-23A | |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия (основная ступень), с пилотным управлением, Sun Hydraulics
| PSDT | 40 л/мин | T-21A |
| PSFT | 80 л/мин | T-22A | |
| PSHT | 160 л/мин | T-23A | |
| PSJT | 320 л/мин | T-24A | |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия с пропорциональным электроуправлением, Sun Hydraulics
| PRDP | 20 л/мин | T-11A |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия с пропорциональным электроуправлением, высокая установка без команды давления, Sun Hydraulics
| PRDN | 20 л/мин | T-11A |
|

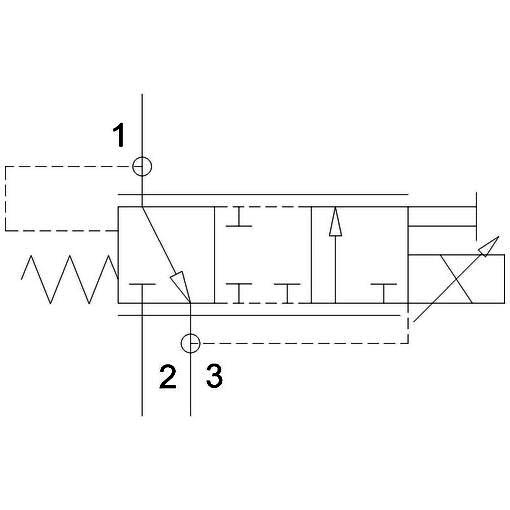

Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия с пропорциональным электроуправлением, с открытым переходом, Sun Hydraulics
| PRDL | 20 л/мин | T-11A |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия с пропорциональным электроуправлением, высокая установка без команды давления, с открытым переходом, Sun Hydraulics
| PRDM | 20 л/мин | T-11A |
|

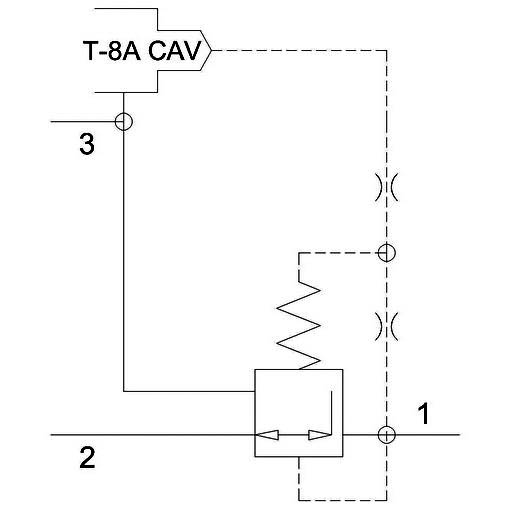

Редукционно-предохранительный клапан (основная ступень) гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, Sun Hydraulics
| PPDB8 | 40 л/мин | T-11A |
| PPFB8 | 80 л/мин | T-2A | |
| PPHB8 | 160 л/мин | T-17A | |
| PPJB8 | 320 л/мин | T-19A | |
|
Редукционно-предохранительный клапан (основная ступень) гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, с жиклером внутри клапана, Sun Hydraulics
| PPDF8 | 40 л/мин | T-11A |
| PPFF8 | 80 л/мин | T-2A | |
| PPHF8 | 160 л/мин | T-17A | |
| PPJF8 | 320 л/мин | T-19A | |
|
Редукционно-предохранительный клапан (основная ступень) гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, с открытым переходом, Sun Hydraulics
| PPDL8 | 40 л/мин | T-11A |
|

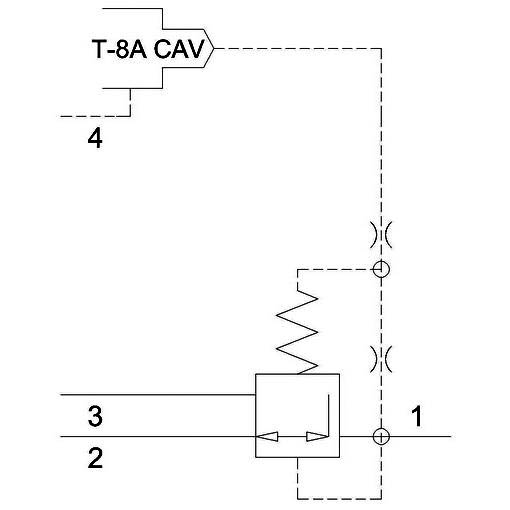

Редукционно-предохранительный клапан (основная ступень) гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, с дренажом (порт 4), Sun Hydraulics
| PVDA8 | 40 л/мин | T-21A |
| PVFA8 | 80 л/мин | T-22A | |
| PVHA8 | 160 л/мин | T-23A | |
| PVHL8 | 160 л/мин | T-23A | |
| PVJA8 | 320 л/мин | T-24A | |
|

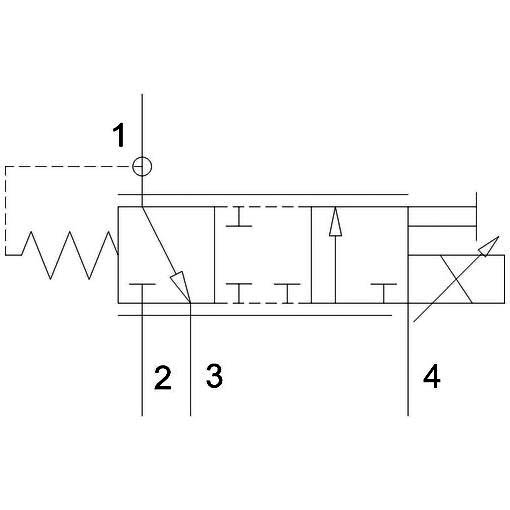

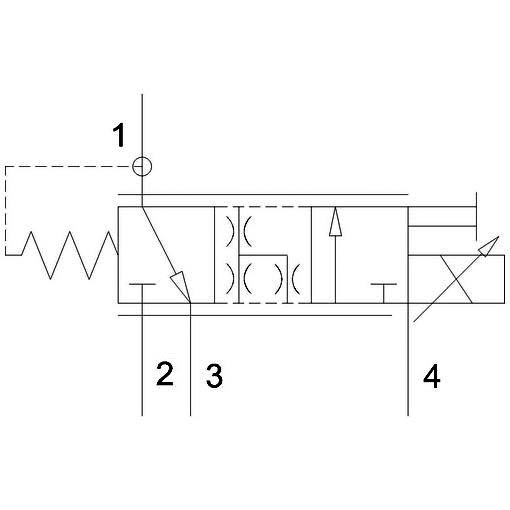

Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия с пропорциональным электроуправлением, с дренажом (порт 4), Sun Hydraulics
| PSDP | 20 л/мин | T-21A |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) прямого действия с пропорциональным электроуправлением, с дренажом (порт 4), с открытым переходом, Sun Hydraulics
| PSDL | 20 л/мин | T-21A |
|
Редукционно-предохранительный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с жиклером внутри клапана, вентилируемый, Sun Hydraulics
| PVDD | 40 л/мин | T-21A |
| PVFD | 80 л/мин | T-22A | |
| PVHD | 160 л/мин | T-23A | |
| PVJD | 320 л/мин | T-24A | |
| Редукционно-предохранительный клапан (основная ступень) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, с жиклером внутри клапана, Sun Hydraulics. | PVDC8 | 40 л/мин | T-21A |
