Редукционные гидроклапаны Sun Hydraulics
Редукционные гидравлические клапаны Sun Hydraulics ввертного типа (картриджные) с пилотным управлением служат для понижения давления, подаваемого в линию 2 (вход), до определенного значения в линии 1. Линия 3 — это сливная линия, предназначенная для пилотного управления; давление в этой линии прибавляется к настройке клапана (редуцированное давление).
Конструктивные принципы и особенности гидроклапанов Sun Hydraulics:
- минимальный гистерезис, обеспечивающий точную регулировку давления; высокая пропускная способность по отношению к размерам;
- низкий пилотный расход;
- клапаны оснащаются заслонкой из нержавеющей стали толщиной 150 мкм для защиты дросселирующего отверстия главной ступени.
| Схема и описание | |||
|---|---|---|---|
| Код | Пропускная способность | Посадочное гнездо | |
|

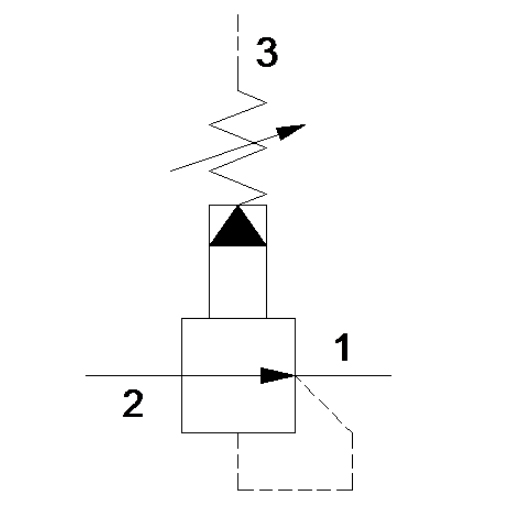

Редукционный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), Sun Hydraulics
| PBBB | 20 л/мин | T-163A |
| PBDB | 40 л/мин | T-11A | |
| PBFB | 80 л/мин | T-2A | |
| PBHB | 160 л/мин | T-17A | |
| PBJB | 320 л/мин | T-19A | |
|

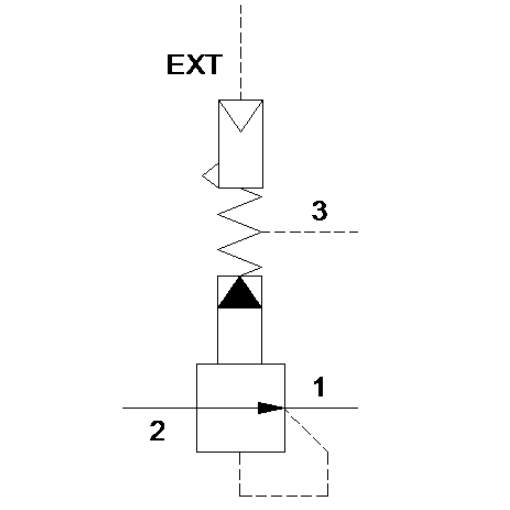

Редукционный клапан гидравлический (гидроклапан) непрямого действия с пневмоуправлением, Sun Hydraulics
| PBFC | 80 л/мин | T-2A |
| PBHC | 160 л/мин | T-17A | |
| PBJC | 320 л/мин | T-19A | |
|

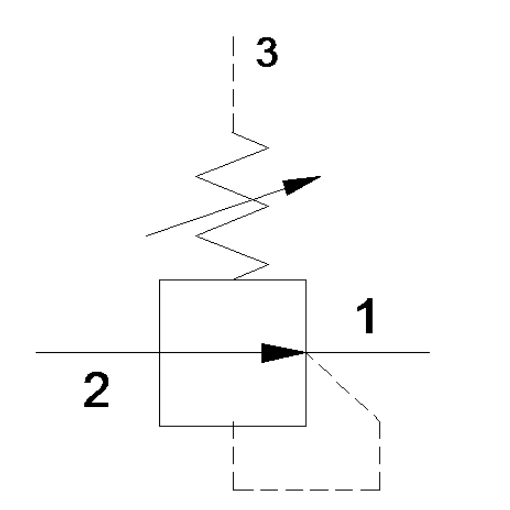

Редукционный клапан гидравлический (гидроклапан) прямого действия, Sun Hydraulics
| PRBR | 20 л/мин | T-163A |
| PRDR | 40 л/мин | T-11A | |
| PRFR | 80 л/мин | T-2A | |
| PRHR | 160 л/мин | T-17A | |
| PRJR | 320 л/мин | T-19A | |
|

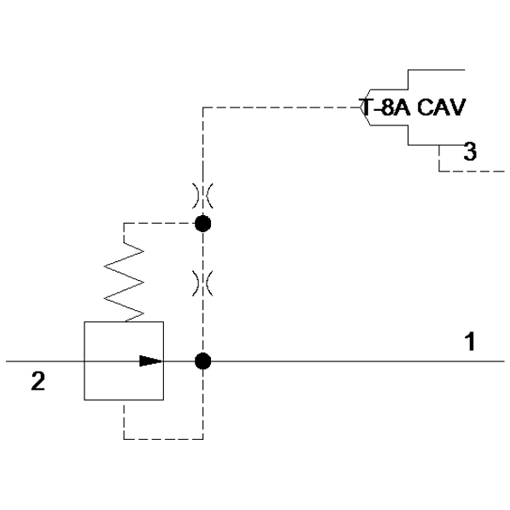

Редукционный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, Sun Hydraulics
| PBDB8 | 40 л/мин | T-11A |
| PBFB8 | 80 л/мин | T-2A | |
| PBHB8 | 160 л/мин | T-17A | |
| PBJB8 | 320 л/мин | T-19A | |
|
Редукционный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с жиклером внутри клапана, Sun Hydraulics
| PBDF | 40 л/мин | T-11A |
| PBFF | 80 л/мин | T-2A | |
| PBHF | 160 л/мин | T-17A | |
| PBJF | 320 л/мин | T-19A | |
|
Редукционный клапан гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, с жиклером внутри клапана, Sun Hydraulics
| PBDF8 | 40 л/мин | T-11A |
| PBFF8 | 80 л/мин | T-2A | |
| PBHF8 | 160 л/мин | T-17A | |
| PBJF8 | 320 л/мин | T-19A |
