TDV 100 Гидрораспределитель Tecnord с пропорциональным управлением

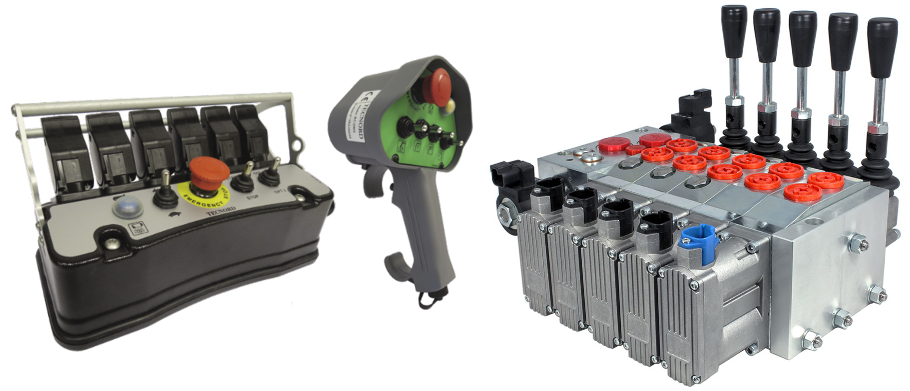

![TDV 100 Гидрораспределитель Tecnord с пропорциональным управлением TDV 100 Гидрораспределитель Tecnord с пропорциональным управлением](/upload/iblock/3d2/TDV100%20Tecnord%20%D0%93%D0%B8%D0%B4%D1%80%D0%BE%D1%80%D0%B0%D1%81%D0%BF%D1%80%D0%B5%D0%B4%D0%B5%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%20%D1%81%20%D0%BF%D1%80%D0%BE%D0%BF%D0%BE%D1%80%D1%86%D0%B8%D0%BE%D0%BD%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%BC%20%D1%83%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5%D0%BC%2C%20%D0%B4%D0%B6%D0%BE%D0%B9%D1%81%D1%82%D0%B8%D0%BA%D0%B8.jpg)
Схема
![](/upload/resize_cache/iblock/00b/910_2000_1/Гидрораспределитель-с-пропорциональным-управлением---гидралическая-схема-(гидросхема)-Tecnord-TDV100.jpg)
Пример использования
![](/upload/iblock/8e7/Гидрораспределитель-с-пропорциональным-управлением-TecnordTDV-100,-пример-применения.jpg)
Параметры
Пропускная способность, л/мин | 120 |
Макс. рабочее давление, бар | 320 |
Диапазон рабочих температур, ºС | -25...+95 |
Количество секций, шт. | 1 - 10 |
Конфигурация системы управления:
- Ручное пропорциональное управление
- Электрогидравлическое пропорциональное управление c дублирующим ручным
- Электрогидравлическое пропорциональное управление без дублирующего ручного
- Электрогидравлическое дискретное (ON-OFF) управление с c дублирующим ручным
- Электрогидравлическое дискретное (ON-OFF) управление без дублирующего ручного
- Электрогидравлическое пропорциональное управление с обратной связью с дублирующим ручным / CAN-шина
- Электрогидравлическое пропорциональное управление с обратной связью без дублирующего ручного / CAN-шина
Описание
![TDV-100 Tecnord Гидрораспределитель с пропорциональным управлением TDV-100-Tecnord-Гидрораспределитель-с-пропорциональным-управлением.jpg](/upload/medialibrary/8a3/TDV-100-Tecnord-Гидрораспределитель-с-пропорциональным-управлением.jpg)
TDV 100 - это секционный гидрораспределитель с закрытым центром, с пропорциональным электрогидравлическим и ручным управлением и компенсацией давления. TDV 100 позволяет регулировать изменения направления движения или пуска и остановки рабочей жидкости в контурах рабочих функций машины и совмещать операции независимо от нагрузки с высокой точностью.
Гидрораспределитель TDV 100 может включать в себя от 1 до 10 секций и способен работать как с насосами постоянной производительности, так и с насосами с переменными расходом и давлением. Если одновременно задействованы золотники нескольких секций, то наиболее нагруженная операция определяет величину LS-сигнала, что, как следствие, обеспечивает гарантированное совмещение операций независимо от разности давлений в рабочих портах. Система восприятия нагрузки поддерживает постоянное значение перепада давления ΔP за счет двухлинейных компенсаторов давления, установленных в рабочих секциях.
Гидрораспределитель TDV 100 обеспечивает гарантированное совмещение операций независимо от производительности насоса, плавность работы и отличный контроль над совершаемыми операциями. Совмещаемые операции работают абсолютно независимо друг от друга, даже в условиях одинаковых нагрузок и расходов на них (например, при синхронизации скоростей движения бортов гусеничных шасси). Через каждую секцию гидрораспределителя проходит пилотная линия, а также возвратный канал, подающий давление порядка 20-25 бар на электрогидравлический привод MULTIDROM или на пропорциональные пилотные клапаны.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- Одновременное управление двумя или более функциями вне зависимости от нагрузки в пределах производительности насоса.
- Пропорциональное управление расходом на 95% хода золотника.
- Пропорциональные приводы MULTIDROM оснащены электронным блоком, для работы которого требуются только сигналы напряжения от джойстика.
- Конфигурация встроенной системы управления положением золотника с обратной связью обеспечивает максимально точное перемещение золотника, сравнимое с точностью работы сервоклапана.
- Встроенный интерфейс CAN-шины работает по протоколу SAE J1939.
- Возможно управление приводами без обратной связи с помощью пилотного давления — пропорциональное либо дискретное.
- Возможна поставка исполнения с электрогидравлическим устройством управления давлением насоса на входе с компенсацией давления, являющегося наиболее экономически эффективным решением.
- Особый «подъемный» золотник для контроля опрокидывающейнагрузки во взаимосвязи с уравновешивающими клапанами.
Подробный каталог с технической информацией по гидрораспределителю TDV 100 производства TECNORD (Италия) можно скачать вот тут.
