Что из себя представляют дросселирующие распределители Sun Hydraulics?

Трехлинейные перепускные и ограничительные клапаны регулирования расхода Sun с фиксированным жиклером и компенсацией давления позволяют точно регулировать основной расход масла в линии 3 с отводом избыточного расхода через перепускную линию 2. При этом поддерживается относительно постоянное значение основного расхода при переменном входном расходе. Как основной, так и перепускной потоки могут быть использованы для регулировки рабочего давления гидросистемы. Несмотря на то, что перепуск потока через линию 2 имеет дополнительные применения, изначально предусмотренная конструкцией ограничительная функция станет причиной блокировки потока через линию 2 при блокировке основного потока через линию 3. (Для предотвращения блокировки потока рекомендуется установка предохранительного клапана за линией 3.) (см. рис. 3). В любом случае, прохождение потока через перепускную линию невозможно, если параметры основного потока не отрегулированы. Также необходимо поддерживать минимальный перепад давлений для компенсации, равный 12,2- 17,5 бар.

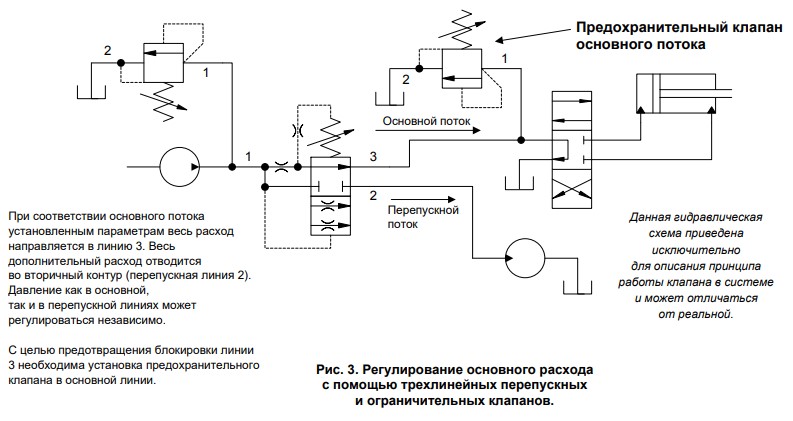

Регулирование основного расхода с помощью трехлинейных перепускных и ограничительных клапанов

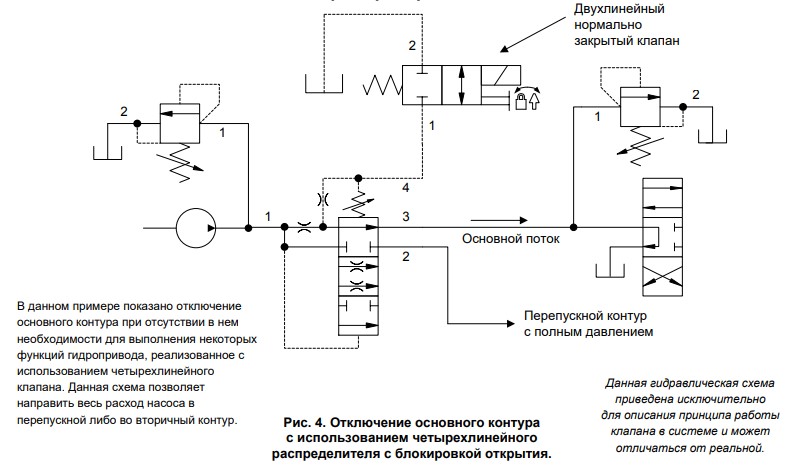

В четырехлинейных распределителях наличие линии блокировки 4 обуславливает возможность отведения всего потока в перепускную линию 2 (см. рис. 4 и 5). Однако для реализации данной функции необходимо поддержание во входной линии 1 давления не менее 10,5 бар.


Разгрузка гидроаккумулятора с использованием четырехлинейного дросселирующего распределителя с блокировкой открытия
