Конструктивные принципы и характеристики двухлинейных пусковых клапанов с функцией стравливания воздуха Sun Hydraulics - NQEB

Пусковые клапаны с функцией стравливания воздуха Sun серии NQEB предназначены для снижения требуемой пусковой мощности и упрощения процедуры заливки насоса перед первым пуском гидросистемы, особенно при заблокированном центральном контуре. Данные клапаны обеспечивают разгон насоса до номинальной частоты вращения под пониженной нагрузкой, а также удаление воздуха из системы до закрытия клапана и установления в гидросистеме рабочего давления. Основные эксплуатационные характеристики:

  • Расход и давление системе должны превышать соответственно 15 л/мин и 5,5 бар;
  • Время закрытия клапана после стравливания воздуха может варьироваться в диапазоне приблизительно от 12 сек. при расходе 15 л/мин до 0,5 сек. при расходе 200 л/мин (см. рис. 2);
  • Повторное открытие клапана производится при падении давления в гидросистеме ниже 1,7 бар.

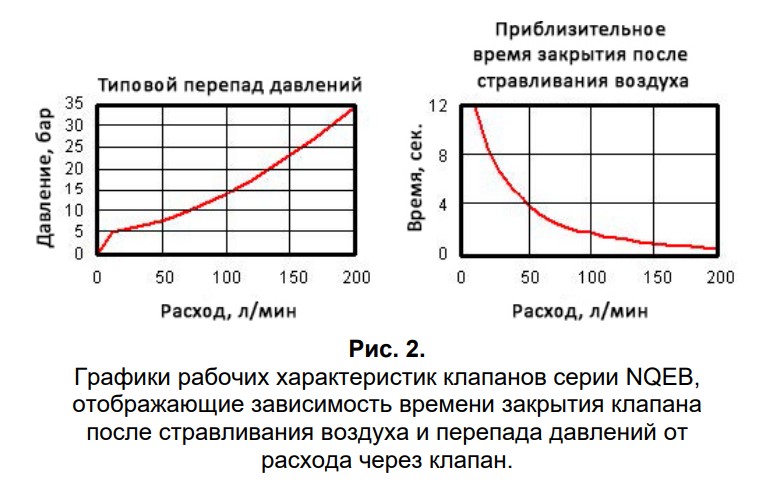

Графики рабочих характеристик клапанов серии NQEB, отображающие зависимость времени закрытия клапана после стравливания воздуха и перепада давлений от расхода через клапан
