Разбрасыватели сыпучих продуктов: регулировка усилия и скорости с помощью одного компактного блока клапанов - применение гидравлических клапанов Sun Hydraulics
+
RVCK Двухступенчатый регулируемый предохранительный клапан с электромагнитным управлением, нормально открытый вентилируемый - пример применения купить в России RVCK Двухступенчатый регулируемый предохранительный клапан с электромагнитным управлением, нормально открытый вентилируемый - пример применения Подробнее
+
FREP Трехлинейный регулятор расхода с пропорциональным электромагнитным управлением - пример применения купить в России FREP Трехлинейный регулятор расхода с пропорциональным электромагнитным управлением - пример применения Подробнее
+
XMD-02 Электрогидравлический драйвер (усилитель ШИМ) с Bluetooth и CAN-шиной - пример применения купить в России XMD-02 Электрогидравлический драйвер (усилитель ШИМ) с Bluetooth и CAN-шиной - пример применения Подробнее

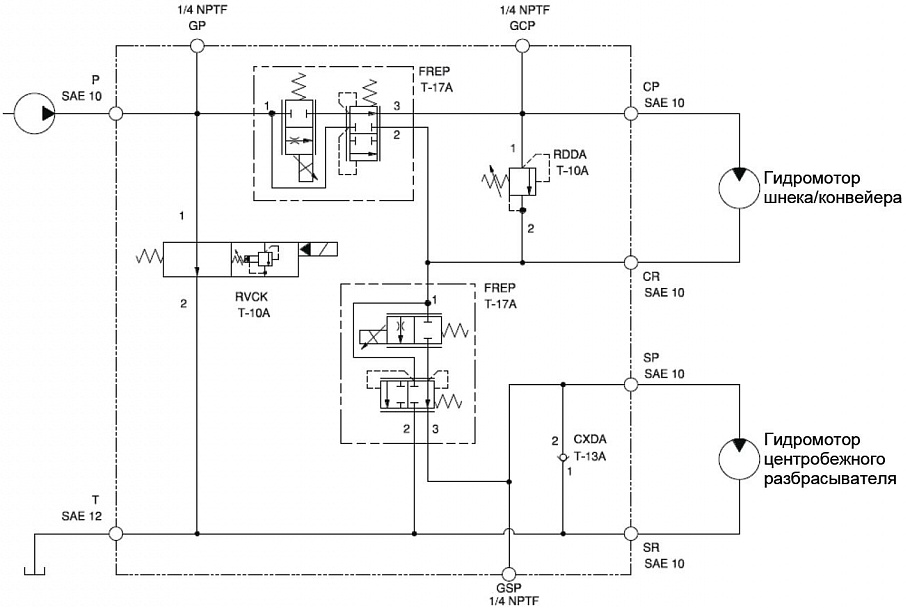

Объединив клапан FLeX FREP и двухступенчатый предохранительный клапан RVCK, можно разработать схему, позволяющую регулировать скорость движения исполнительного звена и усилие на нем с помощью двух клапанов FREP, установленных в одном компактном блоке. В приведенном ниже примере гидромотор шнека/конвейера защищен от скачков давления, обусловленных изменением размера и плотности материала, с помощью предохранительного клапана прямого действия Sun RDDA. Также схема включает обратный клапан защиты от кавитации, обеспечивающий замедление вращения гидромотора центробежного разбрасывателя. Аналогичная схема может быть применена на разбрасывателях удобрений или солеукладчиках с целью повышения эффективности их работы. В данной схеме второй клапан FREP (в верхней части схемы) закрывается при останове гидромотора центробежного разбрасывателя, что также вызывает останов конвейера, предотвращая подачу продукта в неподвижный механизм.

В данном примере клапан RVCK обеспечивает защиту насоса. Кроме того, собственное сопротивление гидромотора шнека/конвейера предотвращает возникновение помогающей нагрузки, поэтому схема поддерживает противодействующую нагрузку на гидромотор и позволяет в ряде случаев исключить необходимость в применении обратного клапана для защиты от кавитации или тормозного клапана.
